În industriile de extrudare și amestecare a materialelor plastice, performanța extruderului afectează direct eficiența producției, calitatea materialului și costurile de operare. În timp ce mulți oameni se concentrează asupra designului șurubului sau mașinii de extrudare în sine,Cilindru cu două șuruburi segmentateeste una dintre componentele cheie care determină stabilitatea și flexibilitatea procesării.
Spre deosebire de butoaiele tradiționale dintr-o singură bucată, butoaiele cu două șuruburi segmentate utilizează o structură modulară care permite înlocuirea, personalizarea sau rearanjarea secțiunilor individuale ale butoiului în funcție de diferite cerințe de procesare. Acest design a devenit din ce în ce mai important în aplicațiile care implică materiale plastice de inginerie, materiale umplute, producția de masterbatch și procesarea polimerilor de înaltă performanță.
Ce este un cilindru cu două șuruburi segmentate?

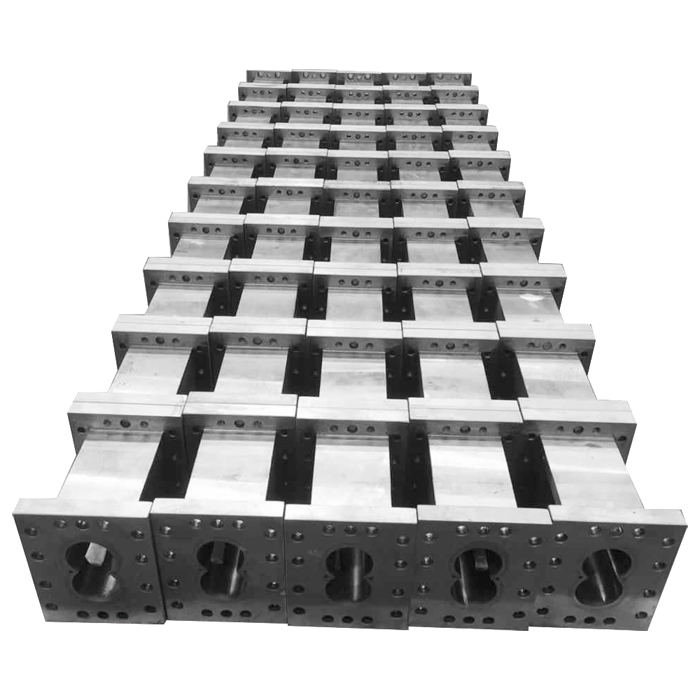

Un butoi cu două șuruburi cu segmente este un sistem de cilindri modular utilizat în extrudere cu două șuruburi co-rotative sau contrarotative.
În loc să producă butoiul ca o singură piesă completă, butoiul este împărțit în mai multe secțiuni independente. Fiecare segment poate îndeplini diferite funcții, cum ar fi:
Hrănirea
Topirea
Amestecarea
Aerisirea
Prelucrarea reactiei
Creșterea presiunii
Un cilindric segmentat tipic include:
| Componentă |
Funcţie |
| Segment de butoi |
Oferă camera de procesare pentru fluxul de material |
| Canal de încălzire/răcire |
Controlează temperatura de procesare |
| Căptușeală rezistentă la uzură |
Îmbunătățește durata de viață în condiții abrazive |
| Flanșă de conectare |
Permite asamblarea mai multor secțiuni de butoi |
Această structură modulară oferă producătorilor mai multă libertate de a optimiza procesele de extrudare.
De ce sunt utilizate pe scară largă butoaiele cu două șuruburi segmentate?
Prelucrarea modernă a plasticului implică adesea materiale complexe.
Mulți polimeri necesită condiții speciale de prelucrare deoarece pot conține:
Fibre de sticlă
Umpluturi minerale
Ignifuge
Masterbatch de culoare
Materiale reciclate
Aditivi funcționali
Un design de butoi fix poate să nu ofere suficientă flexibilitate pentru diferite formulări.
Butoaiele cu două șuruburi segmentate permit procesoarelor să ajusteze configurația mașinii în funcție de nevoile de producție.
Principalele avantaje includ:
Configurație flexibilă de procesare
Întreținere mai ușoară
Costuri reduse de înlocuire
Adaptare mai bună la diferite materiale
Eficiență îmbunătățită a producției
Un secret al industriei: Configurația butoiului poate schimba performanța materialului
Un fapt puțin cunoscut în prelucrarea prin extrudare este că aranjamentul în sine poate influența proprietățile finale ale polimerului.
Diferite zone de butoi pot controla:
Comportament de topire
Intensitatea amestecării
Timp de rezidență
Dispersia materialului
Performanta de degazare
De exemplu:
O secțiune de amestecare mai puternică poate îmbunătăți dispersia aditivilor, dar forfecarea excesivă poate crește degradarea materialului.
Prin urmare, inginerii proiectează cu atenție combinații de butoi bazate pe:
Caracteristicile materialelor
Viteza de productie
Cerințe de produs
Temperatura de procesare
Butoiul nu este doar o carcasă de protecție în jurul șurubului; este o parte activă a sistemului de prelucrare a materialelor.
Materiale utilizate pentru butoaiele cu două șuruburi segmentate
Deoarece extrudarea cu două șuruburi implică adesea temperaturi ridicate, presiune și frecare, materialele butoiului necesită o rezistență excelentă la uzură.
Materialele comune includ:
Oțel nitrurat
Folosit pentru aplicații generale de extrudare din cauza:
Duritate bună
Eficiența costurilor
Performanță de încredere
Butoi bimetalic
Un butoi bimetalic folosește un strat de aliaj rezistent la uzură în interiorul butoiului.
Avantajele includ:
Rezistență mai mare la abraziune
Durată de funcționare mai lungă
Potrivit pentru polimeri umpluți
Materiale speciale din aliaje
Pentru aplicații foarte corozive sau abrazive, aliajele speciale pot fi selectate pentru a îmbunătăți:
Rezistenta la coroziune
Rezistenta la uzura
Stabilitate termică
Procesul de fabricație din spatele butoaielor cu două șuruburi segmentate
Producerea unui butoi de înaltă performanță necesită prelucrare de precizie și tehnologie a materialelor.
Pregătirea materialelor din oțel
Oțelul aliat de înaltă calitate este selectat în funcție de cerințele aplicației.
Prelucrare de precizie
Alezajul interior trebuie să mențină dimensiunile exacte pentru a asigura o cooperare adecvată între:
Elemente cu șuruburi
Segmente de butoi
Prelucrarea materialelor
Tratament termic
Tratamentul termic îmbunătățește proprietățile mecanice și crește rezistența la stresul de funcționare.
Tratament de suprafață
Pot fi aplicate tratamente speciale sau straturi de aliaj pentru a îmbunătăți:
Rezistenta la uzura
Rezistenta la coroziune
Durata de viata
Inspecție de calitate
Inspecțiile tipice includ:
Precizie dimensională
Testare de duritate
Inspecția suprafeței interioare
Testarea presiunii
Aplicații ale butoaielor cu două șuruburi segmentate
Compoziție plastică
Butoaiele segmentate sunt utilizate pe scară largă pentru producerea de materiale plastice modificate care conțin aditivi, materiale de umplutură sau materiale de armare.
Producție Masterbatch
Aceștia sprijină dispersia eficientă a pigmenților și amestecarea uniformă în timpul fabricării masterbatch-ului de culoare.
Inginerie de prelucrare a materialelor plastice
Materiale precum:
PA
PC
ABS
POM
adesea necesită un control precis al temperaturii și al amestecării.
Industria de reciclare
Sistemele cu două șuruburi cu butoaie segmentate sunt din ce în ce mai utilizate pentru prelucrarea polimerilor reciclați datorită flexibilității acestora în manipularea diferitelor condiții de material.
Provocarea ascunsă: rezistența la uzură și eficiența procesării trebuie echilibrate
O suprafață mai dură a țevii nu înseamnă întotdeauna o performanță mai bună.
În aplicațiile de extrudare, producătorii trebuie să echilibreze:
Rezistenta la uzura
Eficiența transferului de căldură
Precizia prelucrarii
Cost
De exemplu, materialele extrem de rezistente la uzură pot crește dificultatea de fabricație și pot afecta conductivitatea termică.
Cel mai bun design de butoi depinde de mediul real de procesare, mai degrabă decât de utilizarea celui mai scump material.
Tendințele viitoare ale butoaielor cu două șuruburi segmentate
Materiale cu durată de viață mai lungă
Sunt dezvoltate noi tehnologii de aliaje pentru a îmbunătăți rezistența împotriva:
Abraziune
Coroziune
Funcționare la temperatură ridicată
Designuri modulare mai flexibile
Viitoarele sisteme de extrudare vor continua să se deplaseze către o personalizare mai ușoară, permițând o adaptare mai rapidă la noile materiale și formulări.
Tehnologie de monitorizare inteligentă
Sistemele avansate de extrudare pot integra senzori pentru a monitoriza:
Schimbări de temperatură
Condiții de uzură
Stabilitatea procesării
Acest lucru ajută la reducerea timpului de neașteptat neașteptat și la îmbunătățirea managementului producției.
