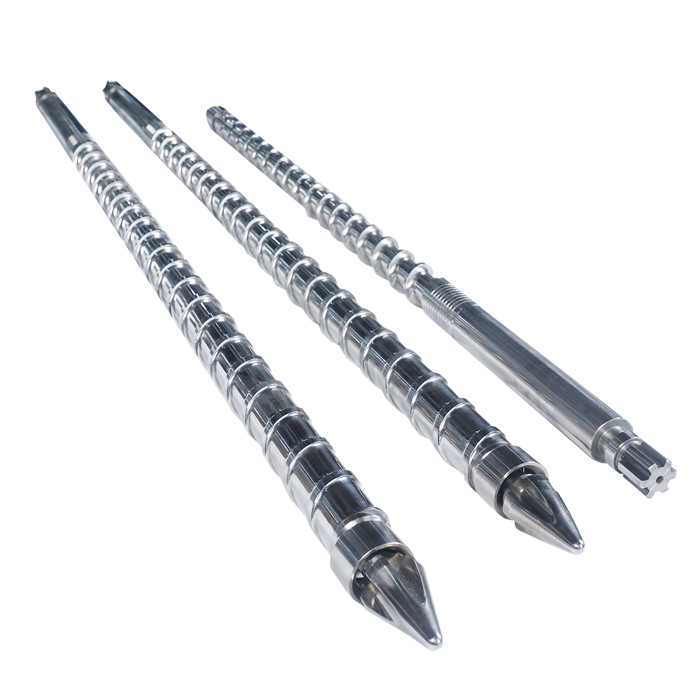

Butoaie cu șurub de turnare prin injecție: inima producției moderne de materiale plastice

În procesarea materialelor plastice, puține componente sunt la fel de critice – și la fel de frecvent trecute cu vederea – cabutoi șurub de turnare prin injecție. Acest ansamblu proiectat cu precizie face mai mult decât mutarea materialului; se topește, se amestecă și oferă fundația fiecărei piese din plastic pe care o folosim zilnic. Pe măsură ce industriile solicită o precizie mai mare, cicluri mai rapide și operațiuni mai durabile, tehnologia cilindrului cu șurub trece printr-o evoluție liniștită, dar semnificativă.

Funcția de bază a cilindrului cu șurub

Fiecare mașină de turnat prin injecție funcționează pe un principiu simplu: transformă pelete de plastic solide într-un fluid topit omogen, apoi injectează acel fluid într-o matriță. Butoiul cu șurub face acest lucru posibil în trei faze secvențiale — plastificare, acumulare și injectare — rezistând în același timp la presiuni de până la 2.500 bar.

Pur și simplu: dacăbutoi cu șurubeste inima mașinii, designul său determină starea de sănătate a întregii dumneavoastră operațiuni.

Oricine lucrează în turnarea prin injecție știe acest lucru: tuboiul șurubului este „stomacul” mașinii — introduceți plastic în interior și dacă acesta este „digerat” corect și iese uniform depinde în întregime de această componentă. Un set bun de cilindru cu șurub vă menține mașina să funcționeze fără probleme ani de zile, fără probleme majore. Dar alegeți unul greșit sau neglijați întreținerea și veți vedea în cel mai bun caz produse defecte sau o oprire completă a liniei de producție în cel mai rău caz - iar pierderea nu este doar costul pieselor de schimb, ci timp de livrare valoros și încrederea clienților.

De ce sunt butoaiele cu șurub atât de „delicate”?

Butoaiele cu șurub funcționează în unele dintre cele mai solicitante condiții în producție:

• Temperaturi ridicate: temperaturile cilindrului variază de obicei între 150 °C și 400 °C, în funcție de materialul care este prelucrat
• Presiuni înalte: Presiunile de injecție pot atinge 1.500–2.500 bar —comparabilă cu greutatea unei mașini mici care apasă pe o zonă de dimensiunea unghiei.
• Uzură severă: Materialele armate cu fibră de sticlă, materiale de umplutură minerale sau substanțe ignifuge sunt foarte abrazive pe suprafețele șuruburilor și cilindrului, cum ar fi șmirghel care se freacă constant de metal.
• Riscuri de coroziune: Materiale precum PVC și POM pot elibera gaze corozive la temperaturi ridicate, provocând atacuri chimice pe peretele interior al butoiului

Având în vedere aceste condiții dure de lucru, cilindrul șurubului este una dintre piese consumabile cel mai frecvent înlocuite și cele mai critice pentru selecție de pe orice mașină de turnat prin injecție.

Cum sunt fabricate butoaiele cu șurub?

Un cilindru cu șurub poate părea simplu, dar procesul său de fabricație este extrem de sofisticat.

Fabricarea șuruburilor

Șuruburile sunt de obicei prelucrate din oțel nitrurat sau oțel de mare viteză din metalurgia pulberilor, modelate prin strunjire și frezare de precizie, apoi întărite prin tratamente de nitrurare sau de acoperire pentru a îmbunătăți duritatea suprafeței și rezistența la uzură. Șuruburile superioare sunt acoperite cu acoperiri cu carbură de tungsten sau aliaj de crom-nichel, obținând durități de până la HV 1200–1400 (duritate Vickers) - de peste două ori mai tare decât șuruburile standard nitrurate.

Fabricarea de butoaie

Tehnologia principală a cilindrului este turnarea centrifugă bimetală - un strat de aliaj rezistent la uzură și coroziune (aproximativ 1,5-2,5 mm grosime) este turnat centrifug pe peretele interior al unui tub de oțel standard. Acest strat poate atinge HRC 58–64 (duritate Rockwell), oferind o durată de viață semnificativ mai lungă decât butoaiele standard. Deși este mai scump, acest tip de butoi este esențial atunci când se prelucrează materiale umplute cu sticlă sau foarte abrazive.

Cum să alegi cilindrul cu șurub potrivit? Trei reguli de aur

Mulți cumpărători întreabă „carebutoi cu șurubeste cel mai bun", dar tehnicienii experimentați vă vor spune: nu există o singură opțiune cea mai bună, ci doar cea care se potrivește nevoilor dvs. Urmați aceste trei reguli practice:

Regula 1: Potriviți șurubul cu materialul dvs

Regula 2: Potriviți parametrii mașinii

Nu vă uitați doar la șurubul în sine - asigurați-vă că capacitatea de injecție și raportul lungime-diametru (L/D) sunt compatibile cu mașina dvs.

Raport L/D: Raportul dintre lungimea efectivă a șurubului și diametrul. Intervalul tipic este de la 18:1 la 25:1. Raporturi mai mari îmbunătățesc calitatea plastificării pentru materialele solicitante, dar cresc și timpul de rezidență în topitură și căldura de forfecare - materialele sensibile la căldură se pot degrada.

Raport de compresie: Raportul de modificare a volumului în zonele de alimentare, compresie și dozare ale șurubului. Materialele plastice de uz general folosesc de obicei 2,5:1 până la 3,5:1; PVC și alte materiale sensibile la căldură au nevoie de rapoarte de compresie mai mici pentru a reduce încălzirea prin forfecare.

Sfat practic: atunci când aveți îndoieli, verificați manualul original al mașinii sau întrebați direct producătorul echipamentului; aceștia își cunosc cel mai bine mașinile și vă pot oferi cele mai fiabile sfaturi de potrivire.

Regula 3: Privește costul total, nu doar prețul de achiziție

Seturile de butoaie cu șurub variază în preț de la câteva mii la zeci de mii de dolari. Dar cumpărătorii experimentați se uită la costul pe piesă produsă. Un șurub mai ieftin, care se uzează în trei luni, poate costa de fapt mai mult decât un șurub premium care durează peste un an, deoarece timpul de oprire și forța de muncă pentru înlocuire depășesc adesea diferența de preț.

Întreținere zilnică: cinci „nu trebuie”

Chiar și cel mai bun cilindru cu șurub va eșua devreme fără o întreținere adecvată. Iată cinci sfaturi practice de la tehnicieni experimentați:

1. Nu începe la rece. Întotdeauna preîncălziți bine înainte de a porni mașina. Odată ce temperatura setată este atinsă, țineți-o timp de 15-20 de minute pentru a lăsa șurubul și cilindrul să se extindă uniform. Dacă începeți cu o mașină rece, dilatarea termică neuniformă poate face ca șurubul să se blocheze în interiorul cilindrului - și asta înseamnă o demontare completă.

2. Nu sari peste materialele de uscare. Materialele higroscopice precum PA și PET trebuie uscate până la conținutul de umiditate specificat înainte de procesare. Umiditatea la temperaturi ridicate cauzează coroziunea hidrolitică a șurubului și a cilindrului - nu puteți vedea că se întâmplă, dar daunele se acumulează în timp.

3. Nu uitați să verificați supapa de reținere. Supapa de reținere (inelul de control) este partea cu cea mai rapidă uzură a ansamblului șurubului. Verificați-l în mod regulat și înlocuiți-l când este uzat. Dacă nu se etanșează corespunzător, materialul se va scurge înapoi în timpul injectării, provocând greutăți inconsecvente și creșterea ratei de respingere.

4. Nu lăsați șurubul să curgă gol. Dacă buncărul rămâne fără material, opriți imediat mașina sau reumpleți-l imediat. Rularea șurubului gol în interiorul cilindrului înseamnă contact metal pe metal - după doar câteva ori, șurubul și cilindrul sunt distruse.

5. Nu omite protecția împotriva ruginii în timpul opririi. Pentru perioade de nefuncționare prelungite (de exemplu, închideri de vacanță), curățați întotdeauna cilindrul cu un compus de purjare, cum ar fi PP sau PE, apoi aplicați ulei pentru prevenirea ruginii înainte de sigilare. În caz contrar, veți găsi rugină pe peretele interior al cilindrului la pornire – iar produsele dumneavoastră vor ieși pline de pete negre. Doar că nu merită deranjul.

Când este timpul să vă înlocuiți cilindrul cu șurub?

Urmăriți aceste semne de avertizare - ele indică că este timpul să luați în considerare înlocuirea:

Greutăți inconsecvente ale pieselor: Piesele variază semnificativ în greutate sub aceleași setări și mucegai

Pete negre sau dungi galbene pe piese: materialul se degradează în interiorul cilindrului - adesea un semn de căldură excesivă de forfecare din cauza uzurii șuruburilor

Debit redus: mai puțină producție de material la aceeași viteză a șurubului - înseamnă că șurubul este uzat și mai puțin eficient

Creșterea anormală a presiunii de injecție: este necesară o presiune mai mare pentru a obține aceeași viteză de injecție - indică uzura cilindrului sau un joc crescut pentru șuruburi

Dacă observați oricare dintre acestea, programați o inspecție sau o înlocuire cât mai curând posibil. A aștepta până la eșecul complet este mult mai costisitor decât înlocuirea proactivă.
